主板上的接口你都认识么?

主板上的接口有哪些,各位喜欢DIY的小伙伴们都认识么,今天我们一起来看看主板上的接口有哪些;

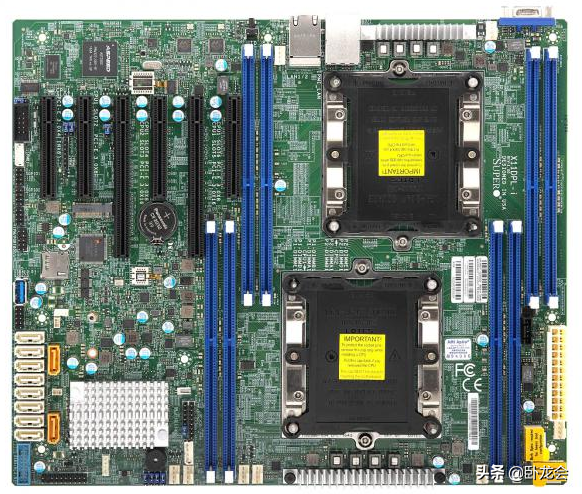

上面是SUPERMICRO的一款服务器主板,上面的主板常见的接口有sata接口,M.2接口,MPCIE接口,以及DDR4内存接口;下面我对这些接口简单地介绍一下。

1, SATA接口

主要功能是用作主板和大量存储设备(如硬盘及光盘驱动器)之间的数据传输。通过SATA线连接到硬盘上。SATA盘常见的有分机械盘和SSD固态盘,SSD固态盘相对机械硬盘有两个优点:

  1. 防震抗摔性能好;
  2. 读取数据的速度快很多;

那么机械硬盘的优势是,容量大,相同容量价格便宜得多;所以很多小伙伴们都会选一个SSD来做系统盘提升开机速度,用机械盘来存大量的文件。下图就是SATA接口,SSD固态盘和机械盘的图片

2,mSATA和mPCIE接口

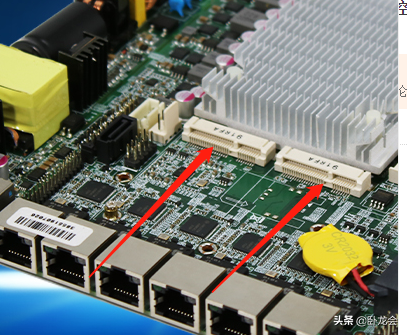

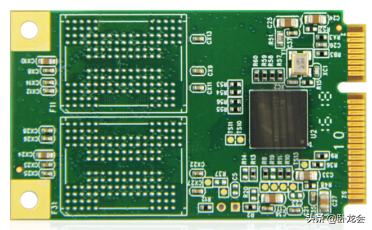

mSATA (mini-SATA)是迷你版本SATA,外型和针脚排布与mini PCI-E完全相同,但信号定义不同,两者互不兼容。MSATA接口走的SATA信号,接硬盘用, mini PCI-E走的是PCIE信号,接无线网卡用,一般这个接口笔记本上使用的比较多。下面是接口以及mSATA盘的实物图。

3,M.2接口

M.2原名是NGFF接口,是为超极本(Ultrabook)量身定做的新一代接口标准,主要用来取代mSATA接口。不管是从非常小巧的规格尺寸上讲,还是说从传输性能上讲,这种接口要比mSATA接口好很多。与MSATA相比,M.2主要有两个方面的优势。第一是速度方面的优势。

M.2接口有两种类型:Socket 2(B key——ngff)和Socket 3(M key——),其中Socket2支持SATA、PCI-E X2接口,而如果采用PCI-E ×2接口标准,最大的读取速度可以达到700MB/s,写入也能达到550MB/s。而其中的Socket 3可支持PCI-E ×4接口,理论带宽可达4GB/s(Serial ATA 3.0理论上是600MB/s)。

4,PCIE接口

PCIe属于高速串行点对点双通道高带宽传输, 它的主要优势就是数据传输速率高。

PCIe槽能接显卡、 raid卡、万兆光模块网卡等等任何PCIE设备,所以又称为万能接口。现在我们使用的比较多的PCIE2.0和PCIE3.0;

PCIe 2.0 x16的槽带宽为可达到8GB/s,而PCIe 3.0 x16的槽带宽为可达到16GB/s。

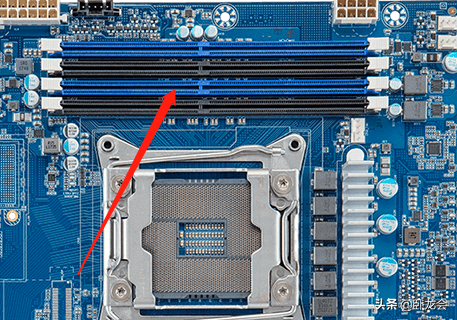

5,内存槽接口

内存槽接口是接内存条的,内存条全称叫随机存取存储器(英语:Random Access Memory,缩写:RAM),是与直接交换数据的内部存储器。它可以随时读写(刷新时除外),而且速度很快,通常作为或其他正在运行中的程序的临时数据存储介质。

主机上面如果不接内存条,也就开不了机;内存条有DDR3,DDR4,以及现在最新出来的DDR5。同一型号的内存有不同容量大小,例如8G,16G,32G,当然,内存容量越大,价格也就越贵。

那我们在DIY主机时如何选取内存容量大小了?如果是一般家庭或者是办公使用,8GB的运行内存基本能够满足,如果是专业玩家运行大型3D游戏那么就要选用16G内存。
